高圧洗浄試験とは？
定義
⾞両の洗⾞や下部洗浄⼯程を模擬し、電装部品への⾼圧⽔噴射による影響を評価する試験
原理
⾼圧⽔流がコネクタ接合部に与える圧⼒‧浸⽔影響を再現評価
目的
コネクタの密封性‧防⽔性能の確認
機械的耐久性の評価
実⾞環境下での信頼性担保
試験方法例
専⽤治具で⾼圧⽔を複数⽅向から⼀定時間噴射し、浸⽔‧機能異常の有無を確認
試験方法・手順
1
試験準備
試験体の外観確認‧写真撮影
試験体の初期データ測定（⼨法‧重量‧電気特性）
ノズル角度の調整
ノズル距離の調整
2
試験開始
角度：0,30,60,90°の4方向
時間：各30sec

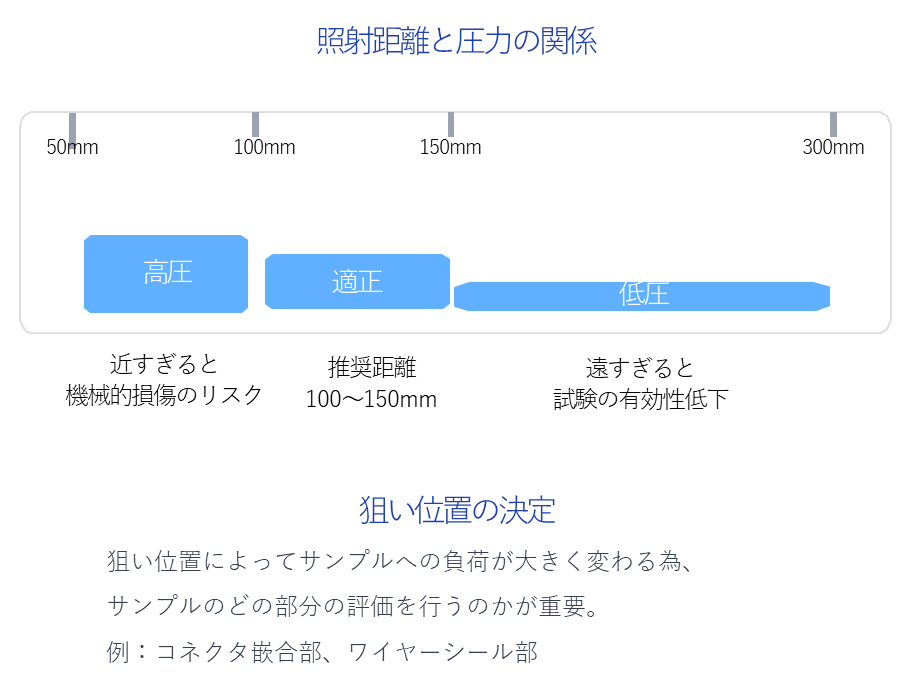

距離：100～150mm
3
試験中モニタリング
通電状態の場合は電気特性監視試験状態の異常有無確認
主にリーク電流測定
4
試験終了・評価
外観観察（変⾊‧変形‧⻲裂等）
電気特性測定（接触抵抗‧絶縁抵抗等）
強度試験（引張‧圧縮等の機械特性）
