電圧降下とは？
定義
通電時の導体‧接点間に生じる電位差

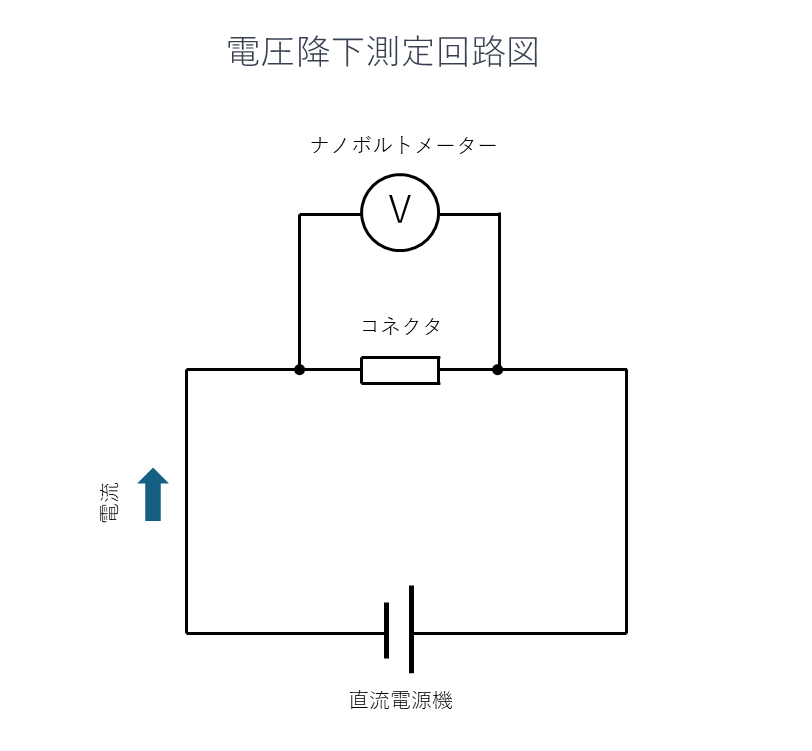

測定原理
電流 × 接触抵抗 = 電圧降下
⽬的
・接点劣化の早期検知
・信頼性確保

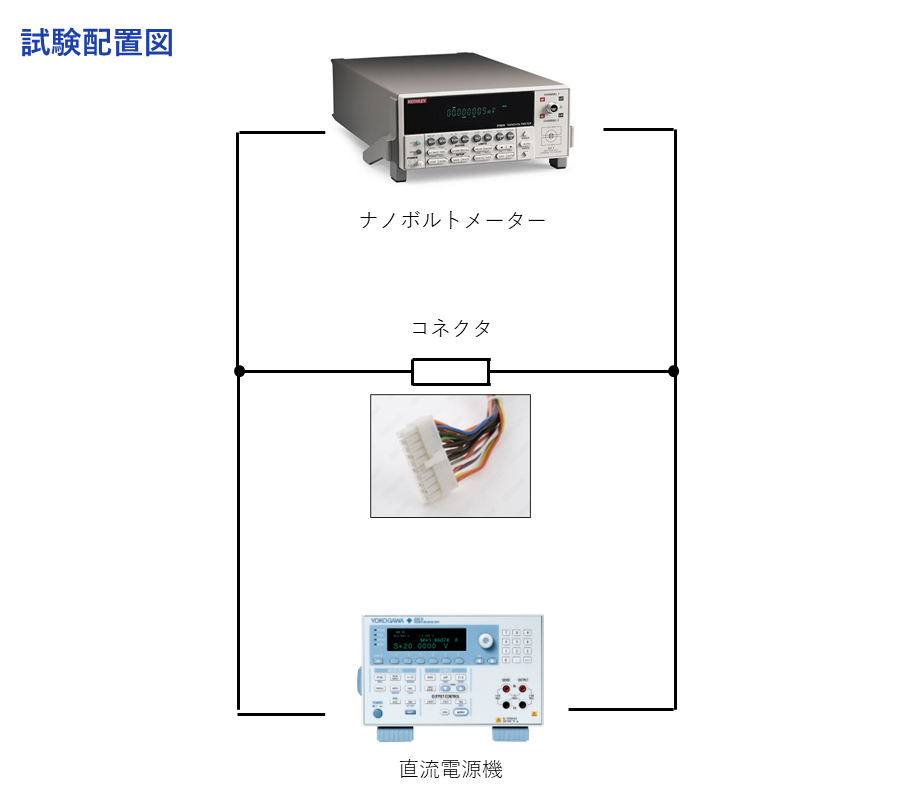

測定⽅法
・規定電流印加中に接点間電圧を測定
試験方法・手順
1
コネクタ準備
・ コネクタの清掃と外観検査
接点の目視確認と酸化‧損傷チェック
接点の清浄度が測定精度に直接影響します
2
電流印加
定格電流（通常1A）を一定時間印加安定した電源で電流値を維持
23±2℃の温度環境で実施が基本
3
測定実施
接点間の電圧を高精度計測複数回測定してばらつき確認
測定点は端子の指定位置に配置
4
規格との照合
・ 測定値を基準と比較（10mV以下が一般的な基準）
規格・用途によって許容値は変動
測定時の注意事項
・測定プローブは接点から1mm以内の位置に配置
・測定タイミングは温度安定後を推奨
