温度上昇試験とは？
定義
通電時に発⽣する温度上昇（発熱量）を測定する 評価⼿法
測定原理
接触抵抗や導体損失による発熱
⇒表⾯温度 or 熱電対で測定
目的
・通電安全性
・バラつき、局所発熱の確認
・設計妥当性の確認

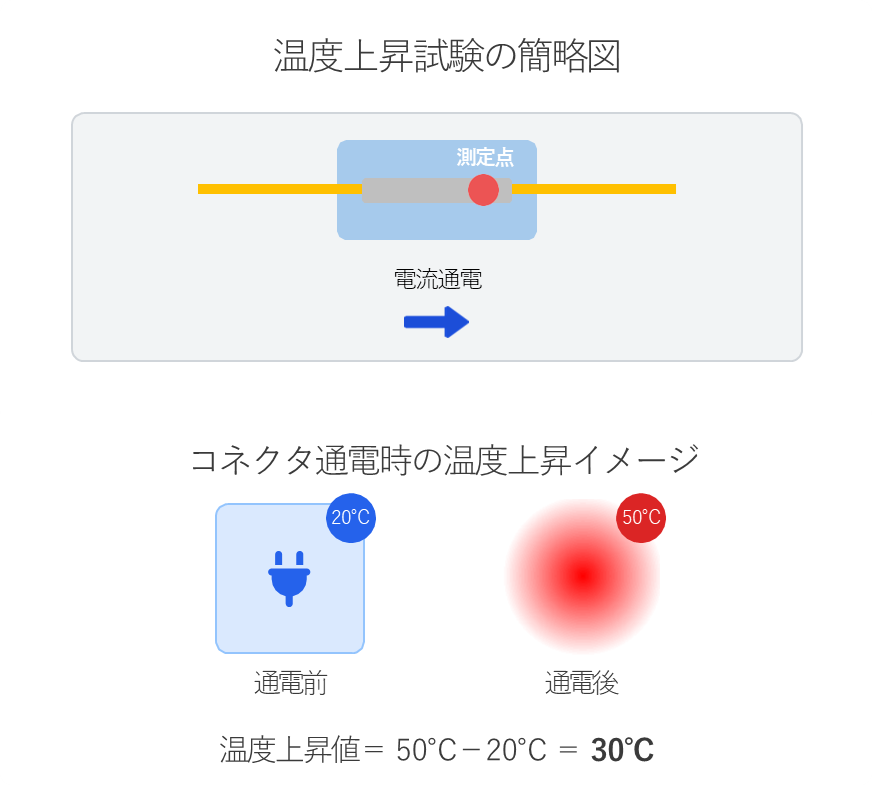

測定方法
無風室内にて、所定電流を流し、 温度飽和後に温度を取得する。
試験方法・手順
1
無風室内にコネクタを設置
熱籠りのないようにコネクタを配置し安定化電源と接続する。
測定方法：熱電対での測定 （サーモグラフィカメラでの測定）
熱電対固定方法：半田付け、接着剤、テープ固定、溶接など
2
温度安定後に通電開始
サンプル温度、雰囲気温度が安定したら通電を開始する。
3

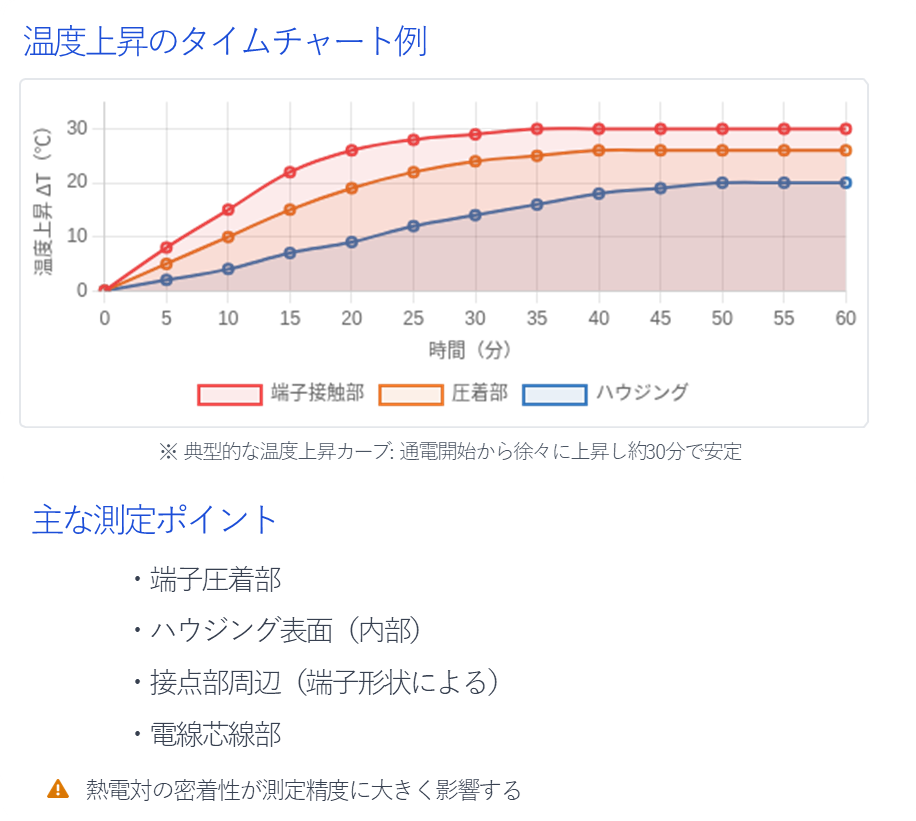

温度飽和の確認
サンプル温度が飽和状態になるまで通電、測定を継続する。
4
結果の記録・判定
温度上昇値と判定基準の比較・分析を行う。
