温湿度サイクル試験とは？
定義
温湿度サイクル試験は、温度と湿度を周期的に 変動させることで、製品の環境耐性を評価する 信頼性試験手法です。
原理
・凝縮‧吸湿‧乾燥サイクルによる劣化評価
・熱膨張‧収縮による応力負荷
・材料特性変化の時系列観察
目的
・防水性‧密封性の長期信頼性確認
端子接触信頼性の劣化評価
ハウジング材料の耐久性検証
実環境条件下での性能保証

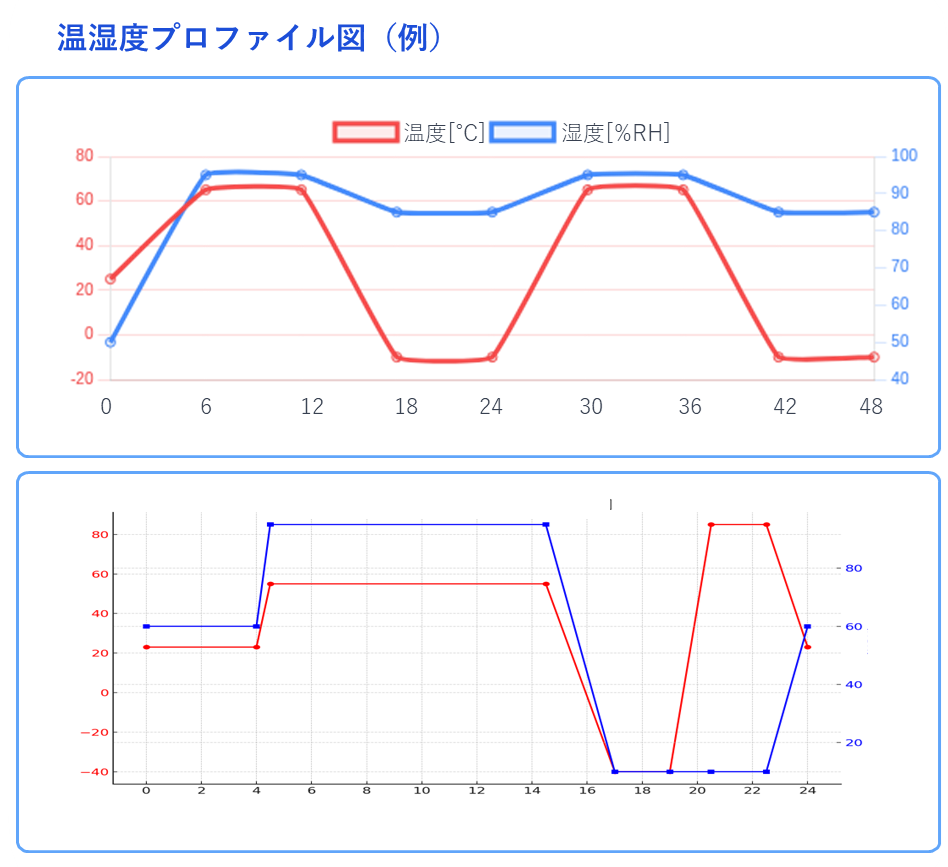

試験条件例
温度: -40℃～85℃（用途により調整)
湿度: 85%～95%RH
サイクル: 6時間～24時間/1サイクル
試験回数: 10～1000サイクル
試験方法・手順
1
試験準備
試験体の外観確認‧写真撮影
試験体の初期データ測定（⼨法‧重量‧電気特性）
恒温槽の温度設定‧校正確認

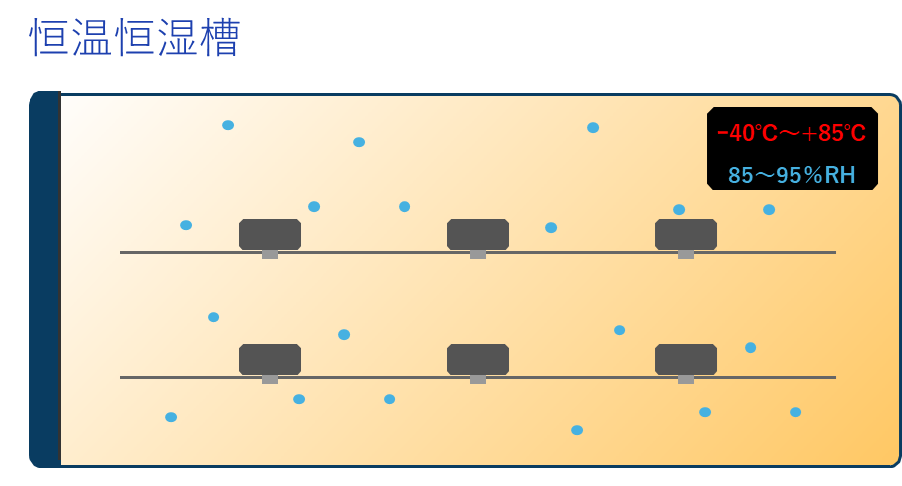

試験体の配置計画（熱分布を考慮）
2
温度条件設定‧試験開始
温度: -40℃～85℃ 湿度: 85%～95%RH
サイクル: 6時間～24時間/1サイクル 試験回数: 10～1000サイクル
3
試験中モニタリング
温度記録（恒温槽内複数箇所）、定期的な外観確認（可能な場合）
通電状態の場合は電気特性監視試験状態の異常有無確認
4
試験終了・評価
徐冷/徐温（急激な温度変化を避ける)
外観観察（変⾊‧変形‧⻲裂等）
⼨法測定（収縮‧膨張確認）
電気特性測定（接触抵抗‧絶縁抵抗等）
強度試験（引張‧圧縮等の機械特性）
