車載コネクタの信頼性評価：温湿度サイクル試験
最終更新日：2026年1月19日
概要
温湿度サイクル試験は、コネクタを高温高湿環境と低温環境を繰り返す条件にさらし、結露や吸湿・乾燥による絶縁劣化・腐食・クラック発生を確認する試験です。
実車環境では、昼夜の温度差や雨・結露・エンジンルーム内の温湿度変動など、温度と湿度が組み合わさった厳しい条件にさらされるため、その模擬として実施されます。
試験の目的
・温度変化と湿度変化の組み合わせによる結露リスク評価
・繰返し吸湿・乾燥による絶縁抵抗低下の確認
・端子の腐食・酸化・メッキ劣化の把握
・長期使用時の電気的・機械的特性の安定性検証
試験方法

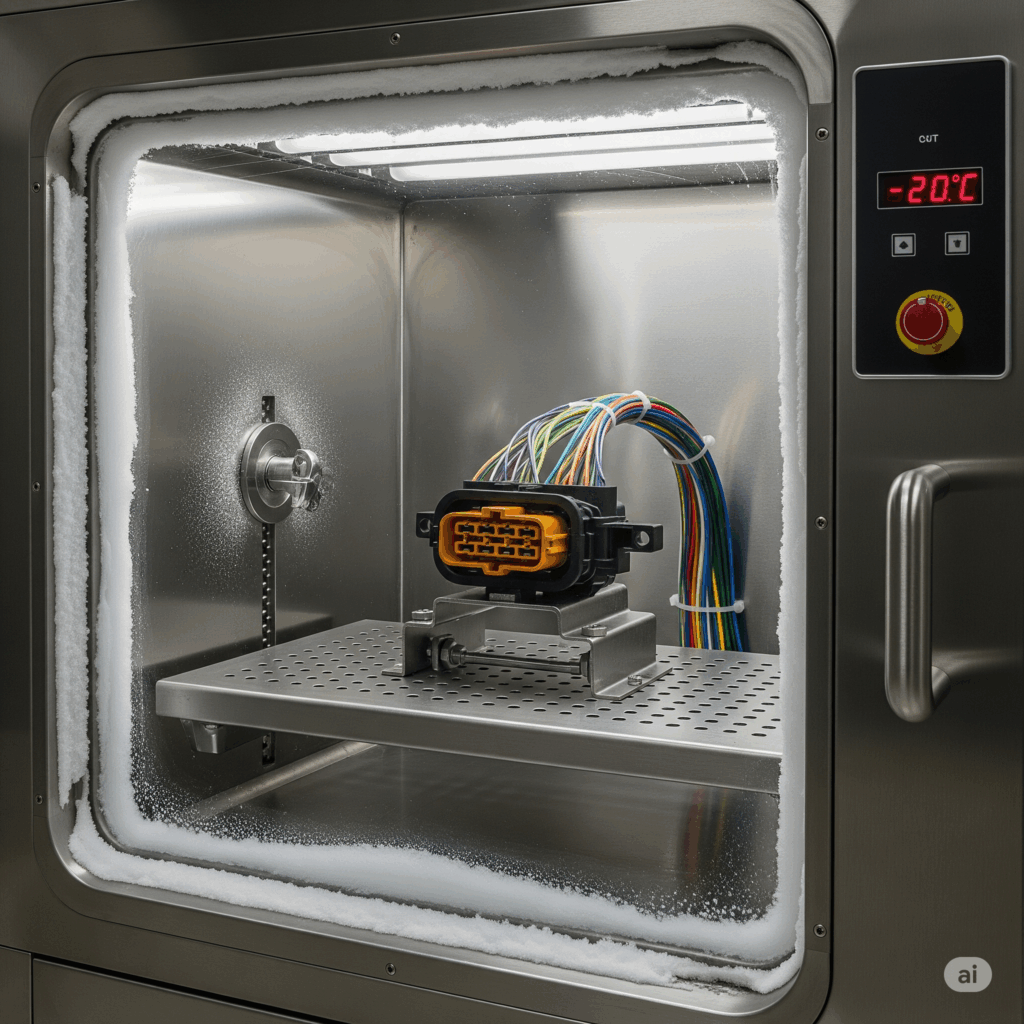

1.恒温恒湿槽にて温度と湿度を変化させるサイクル条件を設定
例：-40℃ → +85℃／85％RH → 常温乾燥 → -40℃ …を繰返し
2.サイクル数を規定（一般的に数十〜数百サイクル）
3.サイクル終了後、外観観察・絶縁抵抗・耐電圧・接触抵抗を評価
4.必要に応じて試験中にインターバル測定を実施
対応する代表的な規格
| 規格番号 | 規格名称 |
|---|---|
| USCAR-2 | 北米自動車産業向けコネクタ規格 |
| JASO D616 | 日本自動車規格 |
| LV214 | ドイツ自動車産業向けコネクタ規格 |
| IEC 60068-2-38 | 国際電気標準会議 |
| ー | 各自動車メーカー規格(OEM規格）、Tier1独自規格 |
comqudaの特徴
・30年以上の経験に基づく柔軟な試験提案
・試験中・試験後の電気特性（リーク電流・絶縁抵抗）通電試験を一括受託試験対応
・湿度負荷後にそのまま電気特性評価が可能（一貫評価・ワンストップ受託試験・委託試験体制）
・腐食や絶縁不良が発生した際の原因解析サポート
活用事例
◦EV充電コネクタの結露・リークリスク検証
◦車室外設置コネクタの温湿度環境信頼性評価
◦メッキ材質変更時の耐腐食性比較試験
◦不具合解析での結露再現評価
よくある質問(FAQ)
サーマルショック試験との違いは？
サーマルショックは「温度変化のみ」で湿度は加えません。温湿度サイクルは湿度を加えるため、結露・腐食リスク評価に特化しています。
どのくらいのサイクル数で評価しますか？
一般的には10〜100サイクル程度ですが、用途によっては数百サイクル以上行う場合もあります。
温湿度サイクル試験後にどの特性を確認しますか？
主に絶縁抵抗・耐電圧を測定します。外観や腐食の有無も重要です。
関連するコネクタ評価サービス
温湿度サイクル試験では絶縁抵抗やリーク電流測定など密接に関連しており、以下を組み合わせた受託評価が可能です。
コネクタ評価一覧
絶縁抵抗
リーク電流試験
受託・委託試験サービス
comquda(コンクーダ)ではサンプル組立から、耐久性試験や各種評価・測定項目の信頼性試験の
受託評価依頼、試験条件・試験方法のコンサルティングまでご対応可能ですので、ぜひお気軽にご相談ください。
その他評価分野について
comqudaでは、車載コネクタ・ECUを中心に、関連部品の信頼性評価・不具合解析を受託しています。
・コネクタ評価 ／ 端子評価（圧着端子） ／ リレー評価 ／ ヒューズ評価 ／ ECU評価
温湿度サイクル試験のご相談・お見積り
車載コネクタの信頼性評価でお困りのことがございましたら、お気軽にお問い合わせ・ご依頼ください。
経験豊富な技術者がお客様のニーズに合わせた最適なソリューションをご提案いたします。
