車載コネクタの信頼性評価：温度上昇試験・連続通電試験
最終更新日：2026年1月16日
概要
温度上昇試験は、コネクタに規定電流を通電し、端子接触部や導体部に発生する発熱を測定する通電試験です。
接触抵抗が大きいと発熱が増大し、コネクタ樹脂の劣化・溶融や周辺部品への影響を招きます。
EV化に伴い、車載コネクタには従来よりも高電流・高電圧条件での使用が求められるようになりました。
これにより、わずかな接触抵抗の増加が大きな温度上昇につながり、部品寿命や信頼性に直結するリスクが高まっています。そのため、温度上昇試験は従来以上に重要性を増しており、厳格な評価と監視が不可欠となっています。
場合によっては試験中の発煙発火、溶融、融解などを伴う危険な試験のひとつでもあります。
試験の目的
・定格電流通電時の発熱特性の確認
・接触抵抗上昇による異常発熱の検出
・長期使用や環境試験後の導通性能評価
・規格や顧客要求仕様への適合性確認
試験方法

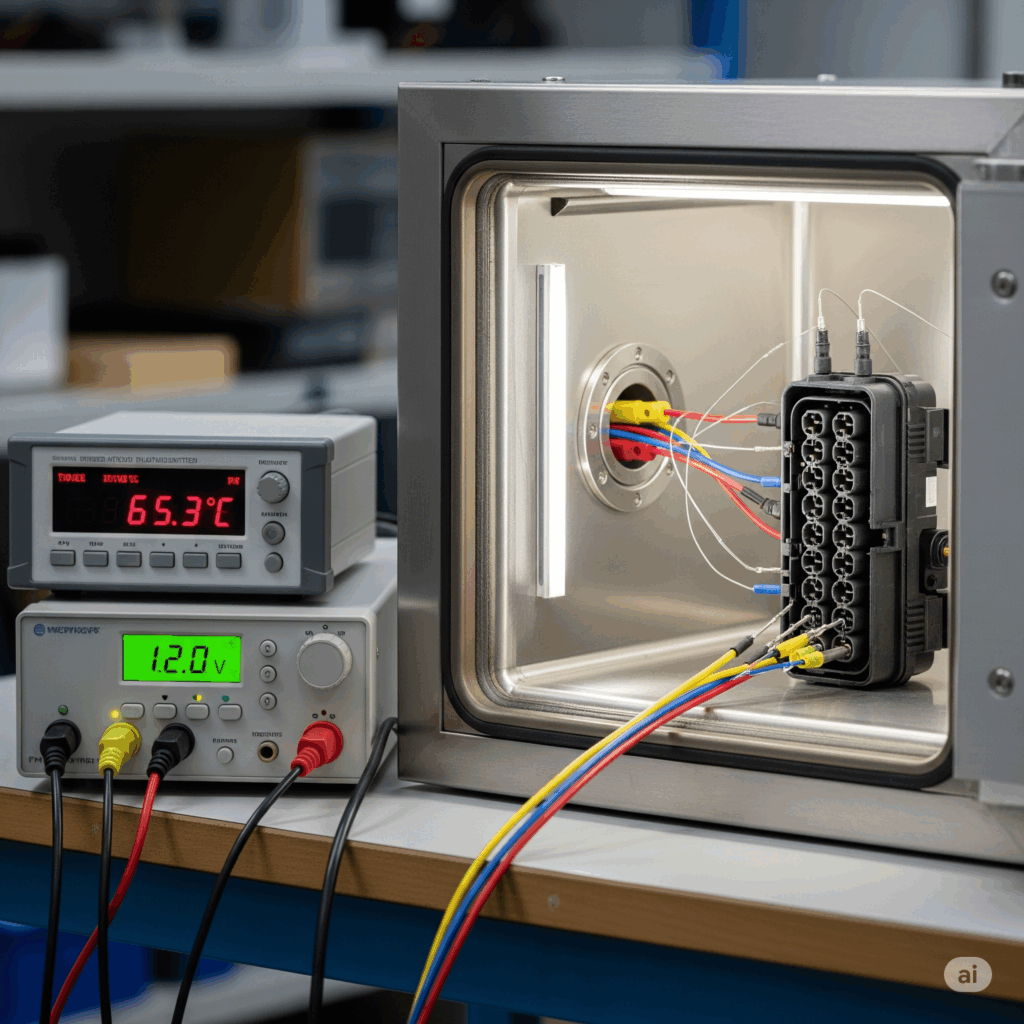

1.試験コネクタに規定電流を通電
2.温度上昇を熱電対またはサーモグラフィーで測定
3.周囲温度との差分（ΔT）を算出
4.規格値または社内基準と比較して判定
※一般的には ΔTが50K以内が多く用いられます。
対応する代表的な規格
| 規格番号 | 規格名称 |
|---|---|
| USCAR-2 | 北米自動車産業向けコネクタ規格 |
| JASO D616 | 日本自動車規格 |
| LV214 | ドイツ自動車産業向けコネクタ規格 |
| IEC 60512-5-1 | 国際電気標準会議 |
| ー | 各自動車メーカー規格(OEM規格）、Tier1独自規格 |
comqudaの特徴
・サーモグラフィーと熱電対の併用による高精度測定
・振動・温湿度などの耐久試験との複合受託評価・委託試験が可能
・30年以上の経験を活かした、サンプル組立から不具合解析・改善提案まで一連トータル対応
・大電流の幅広い電流レンジ・様々な通電試験プログラムの受託試験対応可能
活用事例
◦新規コネクタ開発時の定格電流検証
◦高電流対応製品の発熱安全性評価
◦長期耐久試験後の接触抵抗劣化の確認
◦不具合解析（異常発熱の原因特定）
よくある質問(FAQ)
どのくらいの電流で試験しますか？
通常は定格電流、または規格で規定された値で評価します。開発段階では安全マージンをみて定格以上の電流で
試験することもあります。
EV化に伴い、年々電流値が増えている傾向にあります。弊社では大電流での試験実施も対応しておりますので
お気軽にお問い合わせください。（数千Ａ程度であれば対応経験あります）
測定方法は熱電対とサーモグラフィーのどちらですか？
両方対応可能です。局所的な温度上昇は熱電対、全体の温度分布はサーモグラフィーで確認するのが効果的です。
短納期対応は可能ですか？
はい、条件確定後数日単位での評価も可能です。
