端子圧着部評価：高温放置試験
最終更新日：2026年1月13日
概要
高温放置試験（High Temperature Exposure Test）は、端子圧着部や接触部の熱的安定性を評価する試験です。
圧着部は、導体（金属）と絶縁被覆が密着した構造であるため、長時間の高温環境下では、金属酸化・圧着応力緩和・樹脂劣化などが生じ、導通抵抗や機械的強度に影響を与える可能性があります。
この試験は、こうした経時的な熱劣化の有無を確認し、圧着品質や材料選定の妥当性を検証する目的で実施されます。
試験の目的
・圧着部の金属酸化や応力緩和による導通劣化の確認
・絶縁被覆やシール部の熱収縮・硬化・ひび割れの有無を確認
・材料（端子材質・電線・めっきなど）の耐熱限界の把握
・高温環境下での長期信頼性の予測
試験方法

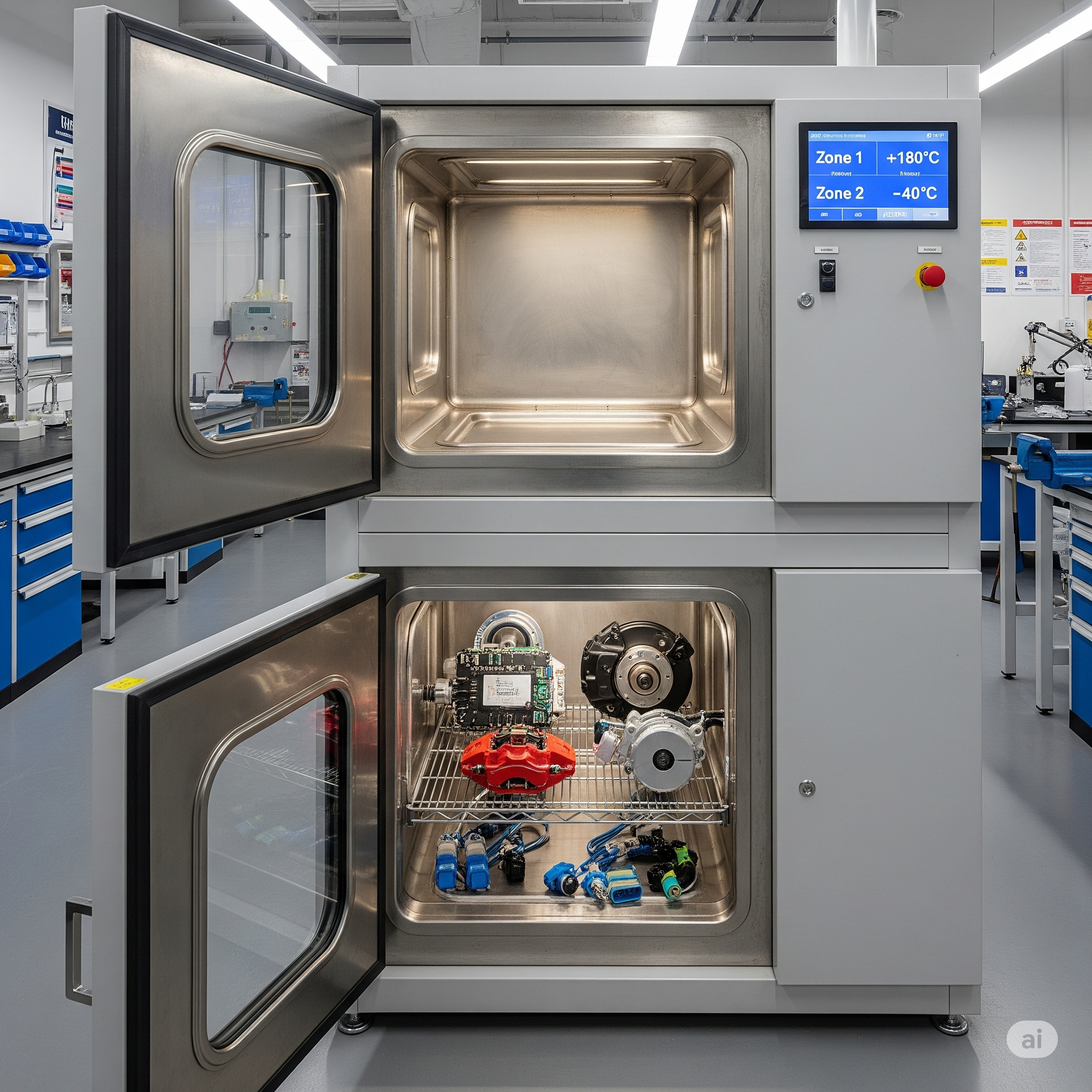

試験片を恒温槽内に一定期間保持し、外力や通電を加えずに放置します。
放置後に外観観察・導通抵抗測定・引張試験などを行い、劣化の有無を確認します。
| 項目 | 一般的な条件例 |
|---|---|
| 試験温度 | 100℃、125℃、150℃など（仕様・規格に準拠） |
| 試験時間 | 240時間、500時間、1000時間など |
| 雰囲気 | 空気雰囲気中 |
| 通電 | 無通電状態 |
対応する代表的な規格
| 規格番号 | 規格名称 |
|---|---|
| USCAR-21 | 北米自動車産業向けコネクタ規格 |
| ー | 各自動車メーカー規格(OEM規格）、Tier1独自規格 |
comqudaの特徴
・高温・低温保持後に直ちに電気特性評価が可能（ワンストップ受託試験・委託試験）
・長期加速評価やOEM規格カスタム条件にも柔軟対応
・不具合解析サポート
よくある質問(FAQ)
どのくらいの時間放置しますか？
一般的には数百時間（500〜1000h）が多いですが、規格や顧客仕様により数千時間に及ぶ場合もあります。
放置後はどのような評価を行いますか？
外観観察に加え、接触抵抗・絶縁抵抗・引張試験など、電気的・機械的特性を確認します。
高温／低温試験を同時に依頼できますか？
はい、可能です。同一ロットから試料を分け、
並行で高温・低温評価を実施することも行っています。
関連する端子評価サービス
高温放置試験では抵抗測定や断面観察など密接に関連しており、以下の評価を組み合わせた受託評価が可能です。
端子評価 一覧
抵抗測定
断面観察
受託・委託試験サービス
comquda(コンクーダ)ではサンプル組立から、耐久性試験や各種評価・測定項目の信頼性試験の
受託評価依頼、試験条件・試験方法のコンサルティングまでご対応可能ですので、ぜひお気軽にご相談ください。
