電子機器スイッチの信頼性評価：復帰力

最終更新日：2026年3月27日

概要

復帰力評価では、スイッチを押し込んだ状態から指を離していく過程で、スイッチが元の位置に戻ろうとする力（戻り荷重）を測定します。作動力（往路）と復帰力（復路）の差を解析することで、スイッチ内部のバネ機構や摺動部の抵抗、および「戻りのキレ」を定量的に評価します。

目的

操作後にスイッチが確実かつスムーズに初期位置へ復帰することを確認するのを目的とします。
特に、低温環境下でのグリスの硬化や、長期間使用による摩耗粉の堆積、内部部品の変形などが原因で発生する「ボタンの戻り不良（スタック）」を未然に防ぎ、製品の操作信頼性を担保します。

方法

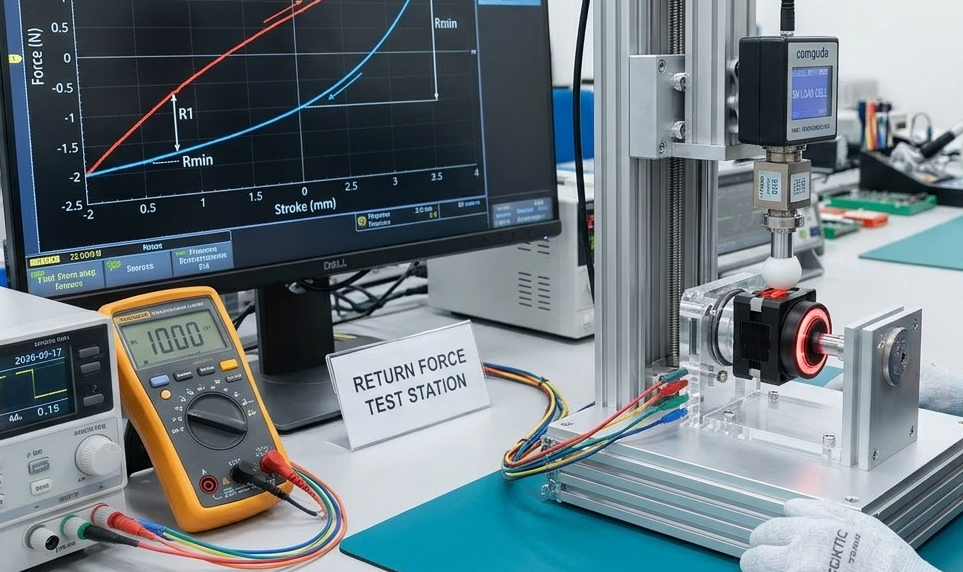

高精度なロードセル（荷重センサー）を備えた試験機を使用し、
以下の手順で評価を実施します。

復帰特性曲線（Return Curve）の取得
フルストロークまで押し込んだ状態から、一定の速度で荷重を減らしていき、スイッチが戻り始める瞬間の荷重（$R_1$）や、完全復帰までの荷重推移を連続記録します。

最低復帰荷重の確認
設計上の最低復帰荷重を下回っていないか、特に過酷な環境試験（極低温・高温多湿）測定を実施し、確実な復帰動作を検証します。

comqudaの特徴

・初期、試験後の前後特性や耐久試験含めて受託試験・委託試験が可能

受託・委託試験サービス

comquda(コンクーダ)では試験準備から、耐久性試験や各種評価・測定項目の信頼性試験の
受託評価依頼、試験条件・試験方法のコンサルティングまでご対応可能ですので、ぜひお気軽にご相談ください。
